آموزش محاسبه گسترده جعبه کیبوردی
مقدمه
در این مقاله به آموزش محاسبه گسترده جعبه کیبوردی می پردازیم.جعبه‌های کیبوردی (Keyboard Boxes)، به‌دلیل طراحی ساده، کاربرد وسیع و استحکام مناسب، یکی از محبوب‌ترین انواع بسته‌بندی برای محصولات سبک و متوسط هستند. از این جعبه‌ها برای بسته‌بندی کالاهایی نظیر لوازم آرایشی، قطعات الکترونیکی، پوشاک، کتاب و… استفاده می‌شود.

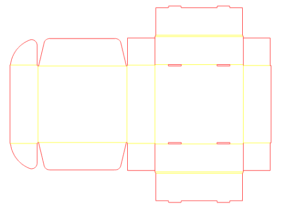

یکی از مهم‌ترین مراحل در تولید این نوع جعبه، محاسبه دقیق گسترده (Die-Cut Layout) آن است. این محاسبات باید به‌گونه‌ای انجام شود که جعبه هنگام تولید بدون نقص مونتاژ شده، ساختار محکمی داشته باشد و هدررفت کمتری از مقوا ایجاد کند.
جعبه کیبوردی چیست؟
جعبه کیبوردی یک جعبه تاشو از جنس مقوا ( مثل ایندربرد ) یا ورق (مثل سینگل‌فیس یا ورق ۳ لایه ) است که درب آن از یک طرف باز و بسته می‌شود. معمولاً نیازی به چسب برای مونتاژ ندارد و صرفاً با تا زدن و قفل شدن لبه‌ها شکل می‌گیرد. این جعبه‌ها به دو نوع عمده تقسیم می‌شوند:
- کیبوردی ساده
- کیبوردی با زبانه‌های قفلی یا چفت شونده
- کیبوردی با بند یا دستگیره پلاستیکی
اجزای اصلی گسترده جعبه کیبوردی
برای محاسبه و طراحی گسترده، ابتدا باید اجزای اصلی جعبه را شناخت:
- بدنه اصلی (طول × عرض × ارتفاع)
- لبه‌های کناری (زبانه‌های جانبی یا لبه تاخور)
- درب (یا زبانه درب‌دار)
- زبانه داخلی (برای قفل شدن درب یا افزایش استحکام)
- لبه پشت (پایه پشتی برای اتصال درب به بدنه)
فرمول محاسبه گسترده جعبه کیبوردی
برای محاسبه گسترده، باید ابعاد نهایی جعبه (طول × عرض × ارتفاع) مشخص باشد. فرض کنیم جعبه نهایی به ابعاد زیر نیاز داریم:
- طول (L) = 20 سانتی‌متر
- عرض (W) = 10 سانتی‌متر
- ارتفاع (H) = 5 سانتی‌متر
- ضخامت ورق یا مقوا = 0.۳ میلی‌متر (در محاسبات لحاظ شود)
محاسبه آنلاین قیمت جعبه کیبوردی
ابعاد نهایی گسترده:
- عرض کلی گسترده (Wide overall width ):
طول + ( ۴*ارتفاع ) + عطف یا دوبل جعبه ( وابسته به ضخامت ورق یا مقوا ) + زبانه قفل - طول کلی گسترده (Extended overall length):
( ۳* ارتفاع ) + ( ۲ * عرض ) + ( در صورت لزوم زبانه های قفل مکمل )به‌طور معمول، درب هم‌عرض با بدنه است یا کمی بلندتر برای پوشش کامل دهانه جعبه.
جدول نمونه برای محاسبه ابعاد گسترده
| جزء جعبه | ابعاد مورد استفاده |
|---|---|
| بدنه اصلی | ۲۰ × ۱۰ |
| زبانه کناری | هر کدام ۵ سانتی‌متر (ارتفاع جعبه) |
| درب بالا | ۲۰ × ۵ |
| زبانه قفلی | ۲۰ × ۱.۵ |
| زبانه پشت | ۲۰ × ۵ |
| زبانه چسب (اختیاری) | ۱ × ۱۰ |
ابعاد گسترده نهایی تقریبی:
عرض: ۲۰ + ( ۴*۵) + (۲ *۰.۳ ) + (۲*۰.۷ ) = 41.۳ سانتی‌متر
طول: ( ۳*۵ ) + ( ۲*۱۰ ) = 35 سانتی‌متر
نکات مهم در طراحی گسترده
- در نظر گرفتن فاصله تیغ‌ها (Gap) برای برش دقیق
- افزودن خم‌های برجسته (Creasing Lines) در نقاط تاخور
- تطبیق جهت چاپ با خطوط برش و تا
- در نظر گرفتن تلرانس ساخت (معمولاً ۱ الی ۲ میلی‌متر)
- بهینه‌سازی چیدمان گسترده روی شیت مقوا برای کاهش پرت
ابزارهای مورد نیاز برای طراحی گسترده
- نرم‌افزار طراحی گرافیک و مدل سازی (مثل Adobe Illustrator یا ArtiosCAD)
- خط‌کش و ابزار اندازه‌گیری دقیق
- کاتر یا دستگاه تیغ‌زن
- شابلون نمونه‌سازی برای بررسی ابعاد واقعی ( در روش های قدیمی )
تفاوت گسترده جعبه کیبوردی با سایر مدل‌ها
| نوع جعبه | نیاز به چسب | مونتاژ آسان | ظاهر نهایی |
|---|---|---|---|
| کیبوردی | خیر (در اغلب موارد) | بله | ساده و کاربردی |
| قفلی (درب‌دار) | خیر | بله | حرفه‌ای و محکم |
| کارتن چهار درب | بله | بله | صنعتی و اقتصادی |
چرا یادگیری محاسبه گسترده مهم است؟
- کاهش خطاهای تولید
- صرفه‌جویی در هزینه مقوا
- افزایش کیفیت و دقت بسته‌بندی
- سفارشی‌سازی بهتر بر اساس محصول
جمع‌بندی
طراحی و محاسبه گسترده جعبه کیبوردی ، پایه‌ای‌ترین مهارت در تولید بسته‌بندی‌های اختصاصی و حرفه‌ای است. با شناخت دقیق اجزا، استفاده از فرمول‌ها و رعایت اصول طراحی، می‌توان جعبه‌هایی با کمترین پرت، استحکام بالا و ظاهر حرفه‌ای تولید کرد.
